空壓機電纜電壓降計算

更新時間:2019-04-25 08:17:46    點擊次數:次

由于我們使用的電纜線存在電阻,當電流流過電纜線時,會在電纜線上產生壓降,造成空壓機的工作電壓低于變壓器輸出電壓。
空壓機允許的電壓降為5%,如果壓降過大將無法保證空壓機正常運行,甚至無法開機!

計算公式
U=1.732 * I * cosψ * ρ * L / S

U:電壓降 V(伏)

I:運行電流 A(安培)

cosψ:功率因數

ρ:電阻率 (20℃時,銅為0.0172、鋁為0.0283;溫度越高,電阻率越高,在常溫下,溫度變化10℃,電阻率變化5%)

L:電纜長度 m(米)

S:電纜截面積 mm2(平方毫米)



舉例
一臺BS-132G空壓機,最大運行電流為277A,功率因數0.9,用戶電纜長度450米,采用鋁芯電纜,電纜截面積200平方毫米。

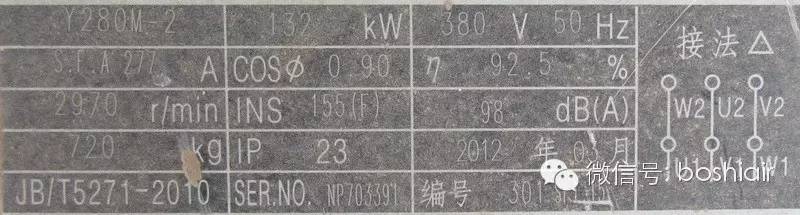

 電機銘牌


運行電壓降計算
U=1.732 * 277 * 0.9 * 0.0283 * 450 / 200 = 27.5 = 27.5V

經計算,電壓降為7.2%,超出空壓機允許范圍,如果此時變壓器端為380V,空壓機電壓只有352.5V,很難保證空壓機的正常運行。
建議縮短供電距離,增大電纜截面積。

啟動電壓降計算
星-三角啟動時,電流為運行電流3到4倍,按3倍計算:
U=27.5*3 = 82.5 = 82.5V

如果此時變壓器端為380V,空壓機電壓只有297.5V,空壓機無法啟動。(補充:此例是維修過程中實際遇到的問題,用戶無法開機。將用戶變壓器輸出調高到430V,空壓機星-三角時間調整為12秒,最終空壓機能夠啟動運行。但電壓過高,壓降過大,存在很大風險。)

在實際應用中,我們除了注意縮短供電距離、保證電纜線的截面積外,還必須確保變壓器容量足夠大,如果變壓器容量不夠,自身壓降過大,空壓機啟動和運行時輸出的電壓再次被降低,再加上電纜線的壓降,很難保證空壓機能正常運行。
